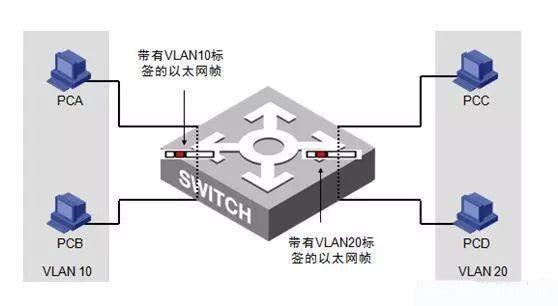

VLAN标签：

对于交换机来说，是根据VLAN标签来区分不同VLAN的以太网帧的。比如PCA发送一个目的地址为PCB的数据帧，到达交换机，交换机会打上VLAN 10的标签，然后根据vlan表确定从PCB的端口转发出去交给PCB。下面会详细介绍VLAN标签的操作。

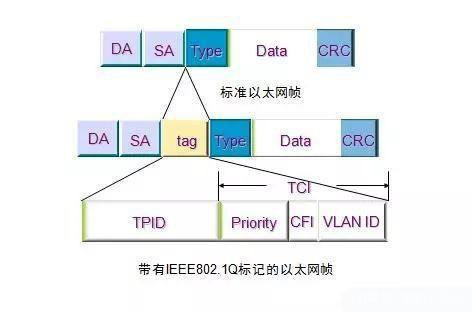

802.1Q帧格式：

我们知道PC发送的数据并不带VLAN标签，那么VLAN ID的标签是什么时候打上的呢，其实是在数据中进入交换机端口的时候打上的。在标准的以太网帧的源地址SA和类型Type之间打上的Tag标签，此tag标签中含有VLAN ID，VLAN ID的范围为4096，去掉一个默认的vlan 1和vlan4096作为保留vlan，实际可用的vlan ID个数为4094个。

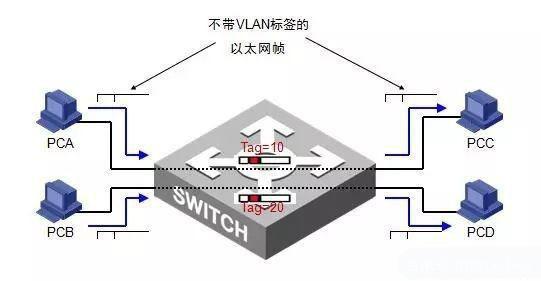

单交换机VLAN标签操作：

上面已经提过PC发送的数据不带VLAN标签，所以实在进入交换机的时候打上vlan标签，既然PC发出的数据不带VLAN标签，那么在出交换机的时候交换机需要对数据帧的VLAN标签进行剥离再转发给相对应的PC。

例如：PC发送一个保标准的以太网帧，源地址为PCA的地址，目的地址为PCC的地址，到达交换的时候端口的时候，交换机会打上VLAN10的标签，然后根据vlan表从PCC所在的端口转发，同时需要将VLAN 10的标签剥离，也就是说此数据帧到达PCC的时候依旧是标准的以太网帧，并不带VLAN标签，PCB和PCD同理。

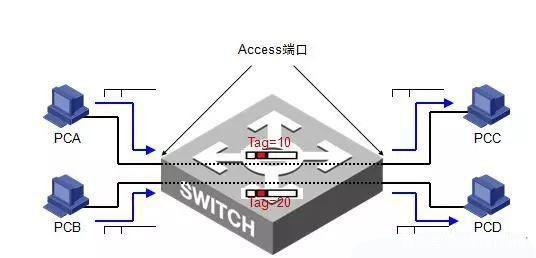

Access链路类型端口：

VLAN有三种链路类型，常用的是Access和trunk链路类型，下面也是介绍这种链路类型。**种是Access链路类型，此链路类型的特点是指允许缺省的VLAN通过，同时仅发送和接收一个VLAN的数据帧。

所以access链路类型一般适用于连接用户设备，也就是交换机直接接PC使用access链路。

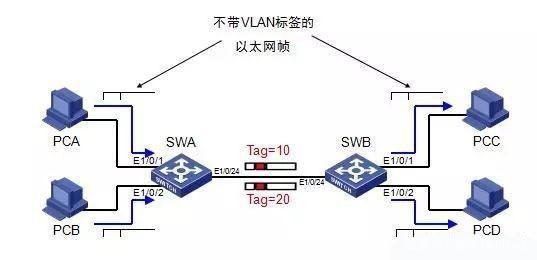

跨交换机VLAN标签操作：

上面讲过，vlan标签是在进入交换机的时候打上的，出交换机剥离标签，那么在如上的拓扑中，PCA发送一个目的地址到PCC的数据帧，到达SWA，SWA打上VLAN10的标签，然后从E1/0/24剥离标签然后转发出去，到达SWB打上vlan10的标签，从E1/0/1转发到PCC，这是正常数据帧的转发，但是上面说过Access链路类型只支持一个数据帧通过，那么入股PCB同时再发一个VLAN20的数据帧的话就无法进行转发，为此，通过trunk链路类型实现。
