本地容灾方案
来源: | 作者:pmodac4c0 | 发布时间: 2016-10-08 | 5638 次浏览 | 分享到:
一、 首先是数据透明迁移
（TVM，Transparent Virtual Memory），透明存储迁移管理，实现在线异构存储无缝迁移服务，实现*小宕机时间数据迁移。把原来的IBM、HP、EMC、SUN、HDS等存储数据迁移到新的IBM-DS3500中。
1、实施的部署和方法，在不改变原有数据的前提下，部署IBM存储控制平台。将数据从现有的存储（诸如IBM/EMC/Netapp/HDS/HP等）平滑迁移至IBM-DS3500存储中，对前端的业务等应用没有影响。
2、根据实际的数据量，在4Gb光纤网络环境每1TB数据迁移大约需要2个半小时。
3、数据迁移结束后的，进行数据验证。为了保证数据的完整性，迁移到新存储（DS3500）中的数据，会做数据一致性等检验。
4、数据迁移的费用：10万
备注说明：如果用户直接购置两套全新的DS3500,就不需要做数据迁移了。
二、本地容灾的需求及实现方式
存储系统单点故障及数据安全对用户都面临严峻挑战，主要表现如下：
1、业务连续性方面
由于网络中心各应用服务器的所有数据存放在共享的存储系统上，一旦存储系统出现硬件故障，所有的应用系统将导致瘫痪。
2、存储产品长时间使用陈旧，比如以前IBM 的DS4100、DS4300、EMC-CX300500,HDS等存储系统，可能会随时宕机。
3、关键业务，在工作时间内或24小时不能停机的业务：如：证券、制造业上了ERP系统、快递业务、大型超市、金融、移动、电信等。
4、数据应用，整个存储是SAN网和虚拟主机（VM)环境，共享一台存储设备。
5、虽然存储的部件设计是冗余的，当存储设备有两或三个硬盘，离线或损坏、存储硬盘产生逻辑错误、会存在运行不稳定的因素。
针对以上的问题，我们提出本地容灾解决方案，该方案能实现如下功能：
1、业务数据实时的保持两份相同的在线数据，当主存储硬件发生故障时，应用系统会自动调用备存储阵列上的备份数据，从而实现业务的零停顿，数据的零丢失。
2、可通过裸光纤或千兆网络连接实现在20公里以内的同城容灾，从而真正实现本地/同城容灾。
3、如果主存储宕机损坏，备存储提供数据存储服务，待主存储故障解决后，可通过自动反向同步技术，又可实现两台存储数据同步状态。高可用存储使数据实现双保险，业务连续性有了切实保障。
4、后端存储之间可以是不同品牌不同型号的存储阵列，即可实现不同品牌不同型号存储之间的数据同步。存储硬件故障，整个数据切换，实现秒级。
5、存储HA软件包，30万。
支持的软硬件配置环境：
名称
描述
应用服务器
IBM、DELL等常见服务器均支持
应用服务器操作系统
Windows Server 2000/2003/2008 、Linux5.0/5.4/6.0、Unix、Aix4.3/5.0等主流操作系统均支持
数据库
Oracle、SQL等常见数据库均支持
接口协议
FC/IP/SAS/FCoE/infiniband等均支持
支持的存储阵列
EMC AX4-5/CX300/550/700、CX3-10/3-20/3-40/3-80、CX4-120/4-240/4-480/4-960 等系列；
IBM DS3500/3800/4300/4800/5000等系列；
HP EVA3000/4000/5000/8000/等系列；
Netapp FAS3020c/3050c等系列；
HDS AMS200/500/1000等系列；
以及常见主流国内外170个存储厂商的产品
需新增配置：
名称
描述
数量
存储中间件服务器
IBM x3650
2台
软件模块
OSNSolution HA软件包；（标准配置可以管理4TB容量。超出容量，可增加管理许可license）
2套
存储交换机
光纤交换机（建议配置交换机），可选
2台
存储阵列
IBM DS3500
1台

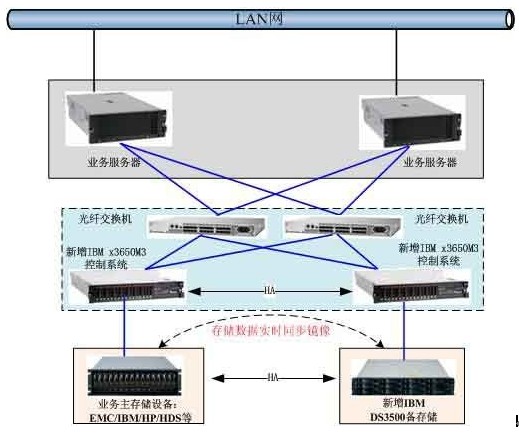

方案实现拓扑图：

三、方案的价值与给用户带来的好处
1、 利用现有的存储设备，实现本地数据容灾 。
2、 独立于存储、独立于硬件架构、独立于应用服务器，为业务将来发展选择提供更多的灵活性。
3、 支持FC SAN+IP SAN，统一存储实现应用混合使用，利用3500FC/IP产品，无缝连接。
4、 基于FC、IP的数据同步, 数据的操作是一次写入操作，不增加系统写入的负担，对性能的影响非常有限。
5、 可对DS3500存储数据进行离线备份而不影响应用服务器上实时数据的读写。
6、存储故障自动切换和存储修复自动切换，提供99.99%的可用性，支持业务应用持续应用。
7、开放式存储平台架构，可以提供API接口，使存储管理一体化，实现二次开发。
